УНН ЗПЦ Ф 12-380 УКАЗАТЕЛЬ НИЗКОГО НАПРЯЖЕНИЯ ЦИФРОВОЙ 12-380В

Соответствует требованиям технических регламентов Таможенного союза:
ТР ТС 004/2011 «О безопасности низковольтного оборудования»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
УНН ЗПЦ Ф 12-380 УКАЗАТЕЛЬ НИЗКОГО НАПРЯЖЕНИЯ ЦИФРОВОЙ 12-380В УНН ЗПЦ Ф 12-380 УКАЗАТЕЛЬ НИЗКОГО НАПРЯЖЕНИЯ ЦИФРОВОЙ 12-380В УНН ЗПЦ Ф 12-380 УКАЗАТЕЛЬ НИЗКОГО НАПРЯЖЕНИЯ ЦИФРОВОЙ 12-380В
Описание

Указатель низкого напряжения цифровой с функцией чередования фаз (УНН ЗПЦ Ф 12-380) предназначен для определения наличия или отсутствия напряжения, постоянного и переменного тока от 12 до 380В*. Указатель имеет цифровую, световую и звуковую индикацию,  определяет полярность постоянного и фазу переменного напряжения, а также целостность электрических цепей сопротивлением не более 10 кОм (режим звуко-световой прозвонки). Указателем можно также определить направление вращения (чередование) фаз в 3-х фазных цепях переменного тока для правильного подключения 3-х фазных электросчетчиков и 3-х фазных асинхронных электродвигателей.  Отличительной особенностью данного указателя является то, что для определения полярности постоянного и фазы переменного напряжения, а также целостности электрических цепей  и функции (чередования) фаз он не имеет переключателей и не использует элемент питания. (элемент питания используется только для работы цифрового индикатора и подсветки). Указатель имеет светодиодную подсветку, которая крайне необходима при работе в затемненных условиях (используется элемент питания типа «Крона» -6F22A,9V.).

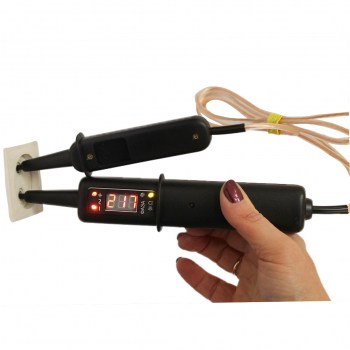

Указатель работает при непосредственном прикосновении к токоведущим частям контактами-наконечниками. Работа устройства основана на протекании активного тока и визуальной (свечение светодиодов и цифровой индикации) и звуковой индикации напряжения. Звуко-световая прозвонка осуществляется от энергии накопительного конденсатора и не имеет гальванических элементов питания.

Технические данные

  1. Диапазон напряжений, определяемых указателем – от 12 до 380 В.

1.1 Нижний порог зажигания для каждого диапазона напряжения

 – не более                                                                          -  минус 5%

  1. Величина тока при максимальном значении напряжения не более 10 мА.
  2. Максимальное сопротивление внешней цепи, при котором обеспечивается

прозвонка – 50 кОм.

  1. Время сохранения работоспособности указателя в режиме прозвонки после одной зарядки не менее 48 часов.
  2. Время непрерывного звучания сигнала при нулевом сопротивлении

измеряемой цепи от одной зарядки  не менее 10 мин.

  1. Количество замкнутых цепей, которые можно прозвонить от одной зарядки,

не менее 300.

  1. Длина гибкого соединительного провода указателя, не менее 1,1 м.
  2. Длина неизолированной части контактов-наконечников, не более 0,007 м.
  3. Время зарядки конденсатора для прозвонки не более 1 мин.
  4. Время индикации максимально допустимого контролируемого напряжения

 не более одной мин.

  1. Габаритные размеры указателя, мм, не более:

      -  корпуса       -  230 х 47 х 38 мм

      -  щупа           -    155 х 26 мм

  1. Масса прибора не более  0,125 кг
