УНН-1-М2 УКАЗАТЕЛЬ НИЗКОГО НАПРЯЖЕНИЯ

Соответствует требованиям технических регламентов Таможенного союза:
ТР ТС 004/2011 «О безопасности низковольтного оборудования»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
УНН-1-М2 УКАЗАТЕЛЬ НИЗКОГО НАПРЯЖЕНИЯ УНН-1-М2 УКАЗАТЕЛЬ НИЗКОГО НАПРЯЖЕНИЯ
Описание

Указатель низкого напряжения (УНН-1М.2) предназначен для определения наличия или отсутствия напряжения, постоянного и переменного тока от 12 до 690В. Указатель имеет световую индикацию.  Отличительной особенностью данного указателя является то, что он не имеет элементов питания  и переключателей, а также повышенную влаго-пылезащищонность.

Указатель работает при непосредственном прикосновении к токоведущим частям контактами-наконечниками. Работа устройства основана на протекании активного тока и визуальной (свечение светодиодов)



     Условия эксплуатации указателя напряжения:

  • температура окружающего воздуха от минус 45° до плюс 40° С;
  • относительная влажность воздуха до 90% при температуре плюс 25° С.

     Устройство относится  к основным электрозащитным средствам, применяемым обслуживающим и ремонтным персоналом  электрических станций, подстанций и распределительных сетей.

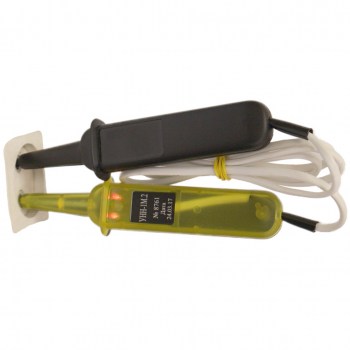

      Указатель напряжения имеет двухполюсное исполнение и состоит из пластмассового корпуса 1 и щупа 2 с контактами-наконечниками 3. В  корпусе 1 расположены элементы электрической схемы. Корпус и щуп указателя напряжения соединяются между собой гибким проводом 4 с усиленной изоляцией и имеют упоры со стороны контактов-наконечников, которые вставлены в пластиковые трубки, обеспечивающие защиту от напряжения до 1000 В. Светодиоды 5( + относительно корпуса) и 6  ( - относительно корпуса) расположены в корпусе указателя и соответствуют полярности  измеряемых напряжений.

       Определение наличия напряжения производится путем касания контактами-наконечниками 3 токоведущих частей. При  этом  загораются светодиод 5 и 6 (если напряжение переменное),.









  1. Технические данные
  2. Диапазон напряжений, определяемых указателем – от 12 до 690 В.
  3. Величина тока при максимальном значении напряжения не более 10 мА.
  4. Длина гибкого соединительного провода указателя, не менее 1,1 м.
  5. Длина неизолированной части контактов-наконечников, не более 0,007 м.
  6. Время индикации максимально допустимого контролируемого напряжения

 не более одной мин.

  1. Габаритные размеры указателя, мм, не более:

      -  корпуса       -  160 х 32 х 23 мм

      -  щупа           -    160 х 32 х 23 мм

  1. Масса прибора не более  0,1кг
