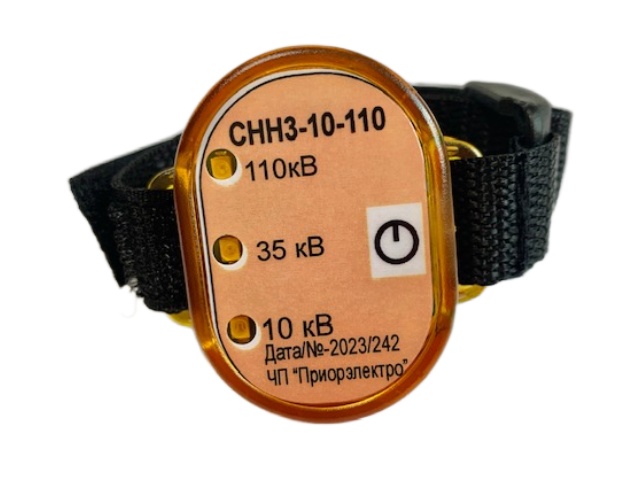

СНН3-10-110 Сигнализатор напряжения наручный 10-110кВ

Соответствует требованиям технического регламента Таможенного союза:
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Описание
  1. НАЗНАЧЕНИЕ

        Устройство предназначено для сигнализации звуковым сигналом о приближении к токоведущим частям  электроустановок 6-110кВ частотой 50 Гц, находящихся под напряжением. Сигнализатор имеет кнопку включения и выключения прибора, проверки исправности и переключения диапазонов 10кВ, 35кВ и 110кВ, что значительно расширяет сферу его применения. Ресурс литиевого элемента питания без его замены рассчитан на срок  до  2-х  лет.

        Звуковая  и световая индикации,  контроль исправности при нажатии кнопки, удобство и простота в  эксплуатации гарантирует надежное определение наличия опасного напряжения и обеспечивает доверие пользователя. Применение сигнализатора позволяет предупреждать случаи ошибочного попадания персонала на находящиеся под напряжением элементы   электроустановок.

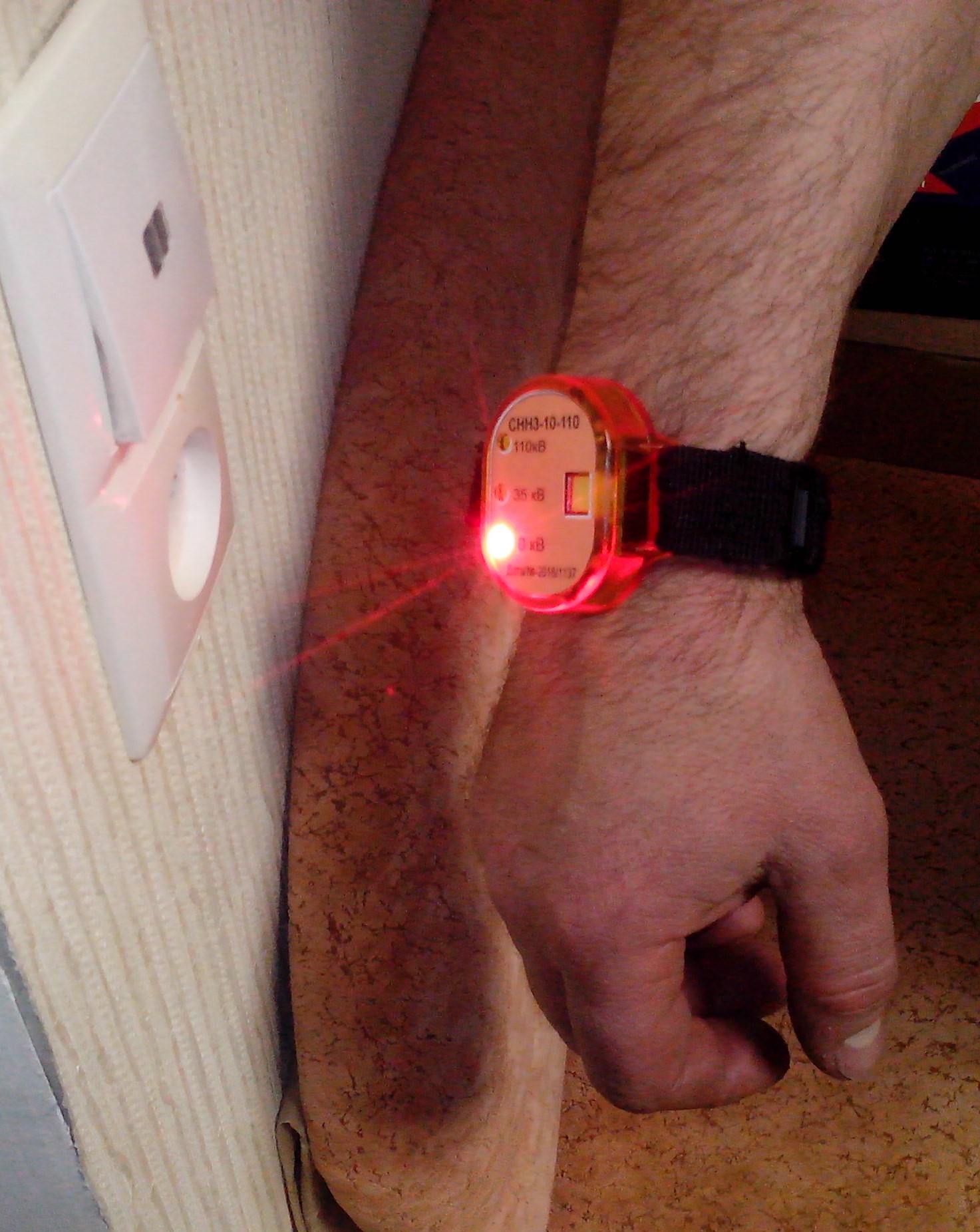

         Наличие кнопки (включение осуществляется кратковременным нажатием кнопки, что сопровождается звуковым и световым сигналом,  выключение осуществляется длительным нажатием кнопки, что сопровождается двойным звуковым и световым сигналом), возможность использования на диапазоны 10, 35 и 110кВ (переключение на другой диапазон осуществляется двойным нажатием кнопки), наличие контроля исправности сигнализатора (проверочный сигнал появляется при кратковременном нажатии кнопки),         Малые габариты и вес (всего 30г), прозрачный,  влагостойкий корпус, выполненный из ударопрочного, прозрачного поликарбоната, обеспечивает хорошую видимость световых сигналов.  Удобное крепление к руке на ремешке, наличие 2-х видов индикации (световая и звуковая) делают прибор удобным в эксплуатации для ремонтного персонала электрических сетей и промышленных предприятий.

        Прибор СНН 3 10-110 является дополнительным средством защиты и служит для определения наличия напряжения. Для контроля ОТСУТСТВИЯ напряжения следует применять соответствующие основные средства защиты.

ТЕХНИЧЕСКИЕ ДАННЫЕ

3.1. Дистанция срабатывания,

 -     не менее, м                                                                                  1,0    3,0    5,0

 -     при напряжении кВ                                                                  6-10    35    110

3.2. Потребляемый ток,  не более

        в ждущем режиме, мкА                                                               10

        в режиме индикации, мА                                                             3

3.3. Напряжение питания, В                                                              3  (элемент CR 2032)

3.4. Отсутствие ложных срабатываний от статического

       электричества и других электрических помех





3.5. Срок работы без замены элемента питания, лет,  не менее     1,5

3.6. Повышенная влагозащищенность

3.7. Габаритные размеры, мм, не более,                                       50х50х32

3.8. Масса, г, не более,                                                                         35

3.9. Температура окружающей среды, ºС                                   - 30 + 40

3.10. Элемент питания                                                                     CR 2032 (литиевый)
